立式管式炉

立式管式炉

简要描述:

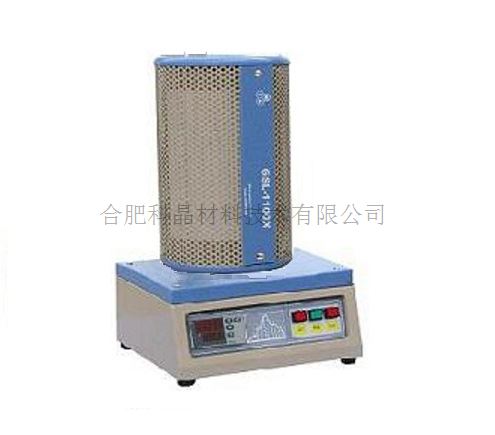

GSL-1100X-S是一款已通过CE认证的小口径管式炉(1~2“直径),是专为制备小样品而设计。温度可达1100℃。标配内包含不锈钢密封法兰与石英管,客户接通电源即可立即使用。30段可编程精密温度控制器,可根据不同的客户需求来设定升降温程序。控温精度±1℃。炉体可垂直或水平放置以满足不同的应用,如VSL、CVD 、等淬火试验。

产品时间:2020-05-13

厂商性质:经销商

访问次数:69

名称

1100℃多工位管式炉-GSL-1100X-S

视频


      仪表操作视频

主要参数

·温度: 1100℃(小于30min)





·工作温度: 1000℃





·推荐升温速率:≤ 10℃/min





·加热区: 300 mm





·最大功率:1.5KW





·电压:AC220V, 50Hz

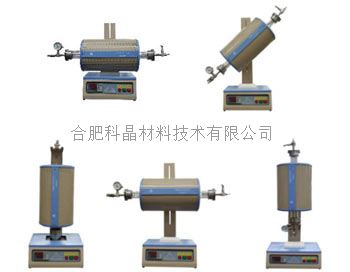

炉体结构

·炉膛采用高纯氧化铝纤维材 料,减少能量损失





·高度可调的不锈钢外壳

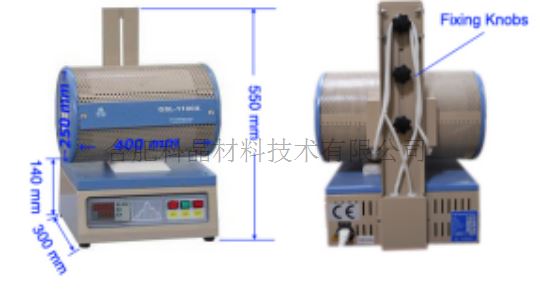

·背部可以调整的三个旋钮,灵活改变炉子的垂直位置(从控制 盒平台到炉膛下端)





·多种配置适用于各种热处理需求

炉体结构1.jpg 炉体结构2.jpg 炉体结构3.jpg 炉体结构4.jpg



炉管尺寸及材质

·石英管Φ 50×600mm

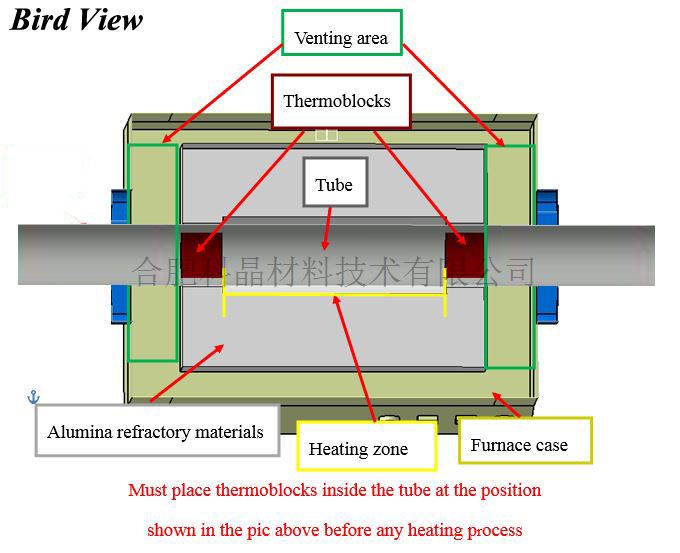

·包括氧化铝管堵用于阻止来自内部管子的热辐射。(管堵在加热前必须完全插入炉腔)





·石英管堵(另购)可提高炉管内部真空度及洁净度

 1.jpg 2.jpg

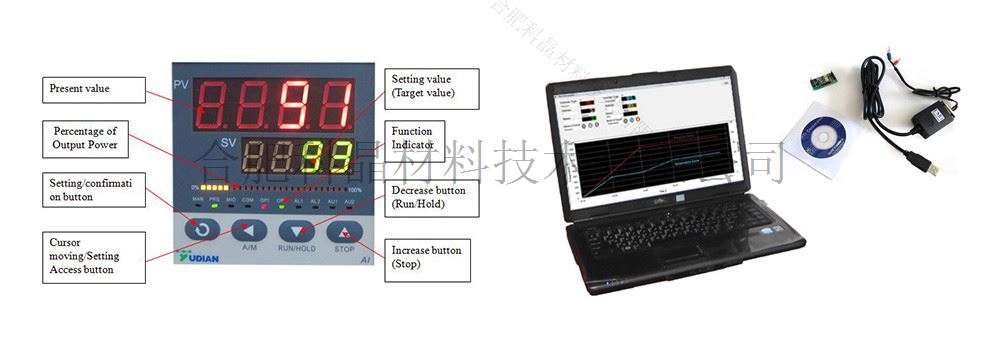

温控系统

·全自动PID自整定功能





·30 段可编程控制器,方便客户按自己要求设定升温曲线

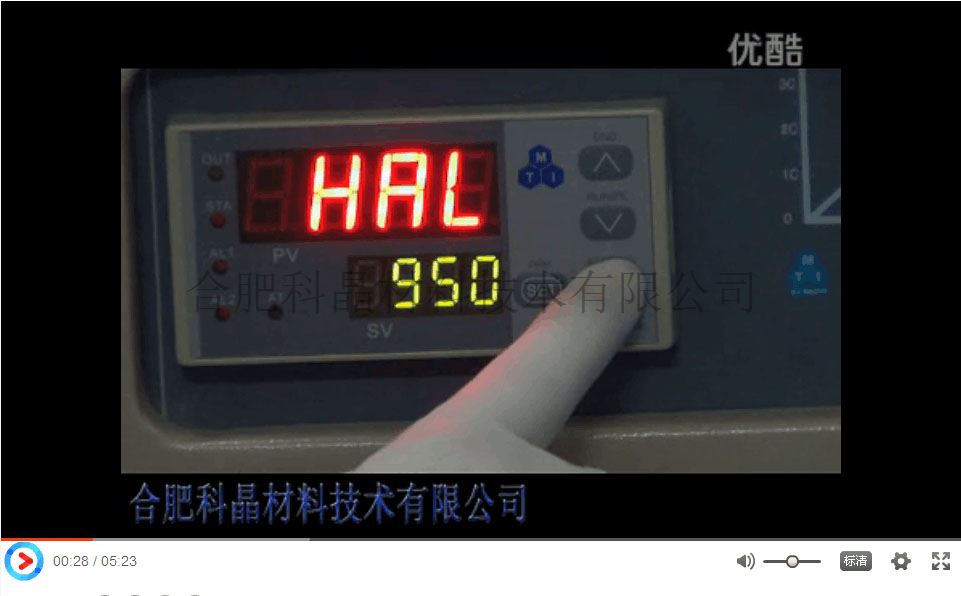

·控温仪表操作视频





·设有超温及断偶保护





·控温精度: ±1 ℃





·K型热电偶




欧陆仪表

·可选购欧陆型温控仪表,控温精确度可以提升到±0.1℃。



·具体详情请致电我公司销售。



加热元件

掺钼铁鉻铝合金

法兰和可选配件

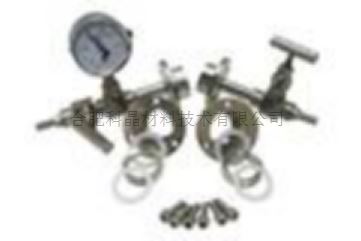

·两种不锈钢法兰可供选择:



·2"默认法兰,带1/4”宝塔嘴接头,1/4"管通孔(用于1/4"外径热电偶插件)和KF25真空



·1"法兰没有热电偶插头



·可选:

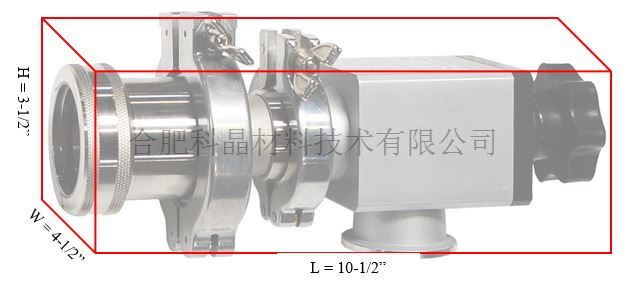

·可以购买挡板阀连接真空系统(图1)



·为了获得更快更好的真空度,我们推荐使用不锈钢波纹管(图2)



·您可以考虑订购快速连接法兰,但需要额外付费(图3)

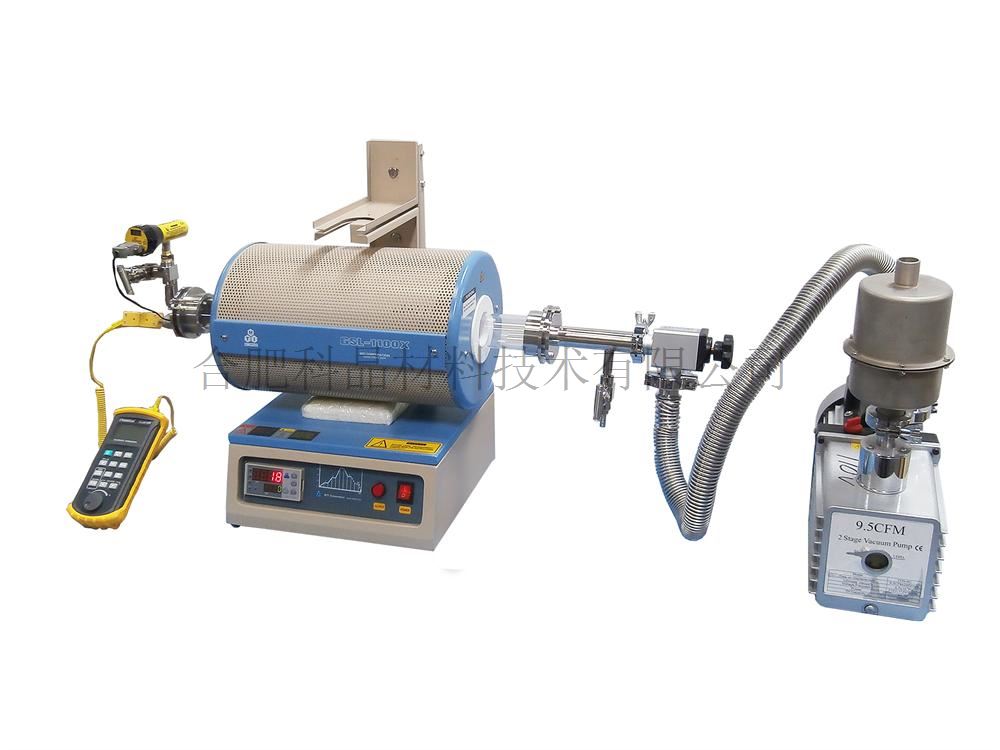

·可以订购带有数显真空计和机械泵系统的炉子(图4)

图1.jpg 图2.jpg 图3.JPG 图4.jpg

         图1                  图2                  图3                  图4

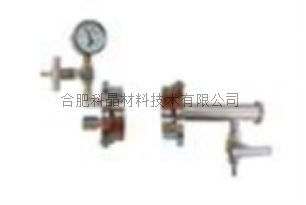

密封法兰及真空连接

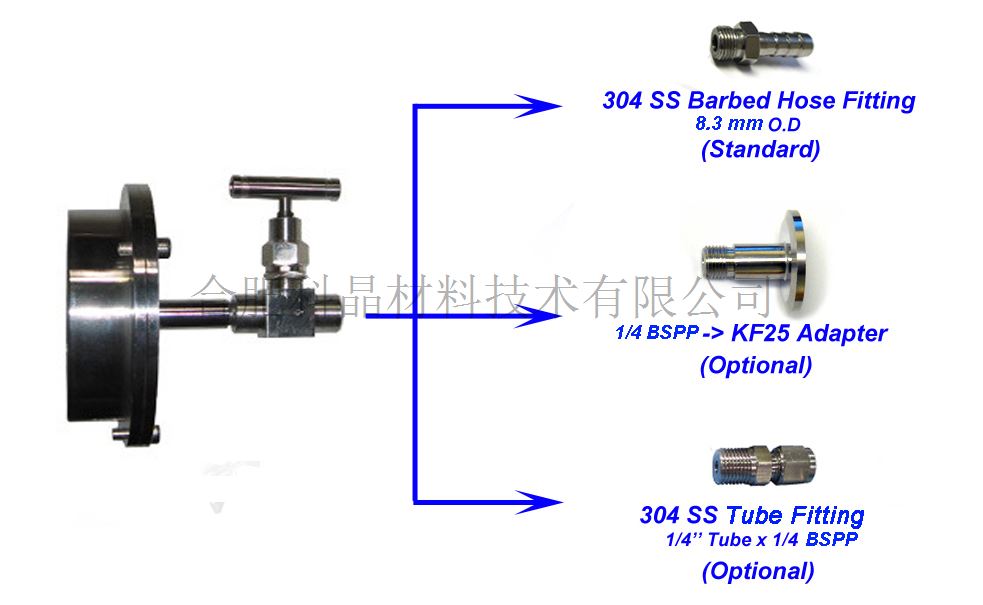

·不锈钢密封法兰(左端进气 口为1/4”软管接口, 右端抽气口为KF-25接口,图1)





·标准的1/4“带针阀的 宝塔嘴接口





·为了可以使用 高压气体,您可以用1/4" 软管接头替换标准宝塔嘴 管接头(图2 )





·可选:为了达到高真空,可 以用KF25转接头替换标准宝塔嘴接头

1.jpg        2.png 3.png

                                  1英寸法兰          2英寸法兰

·可选真空连接:

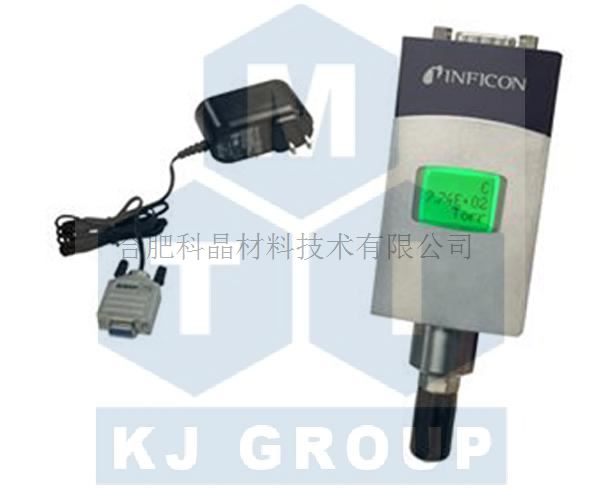

·本公司进口的防腐型数字式 真空显示计,其测量范围为3.8x10-5 至 1125 Torr. 不需因测量气体种类不同而需要系数转换。(图 3)

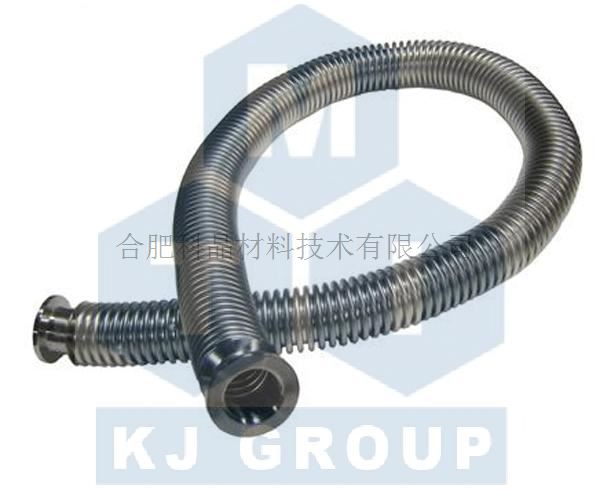

·KF25不锈钢波纹管(图 4)

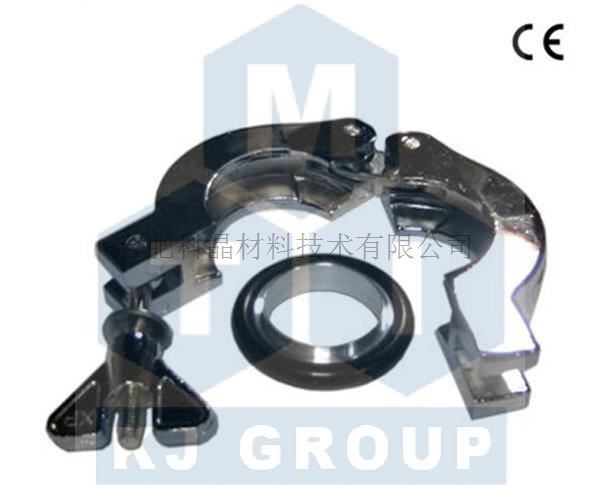

·KF25快速装卸卡箍(图 5)

1.jpg 2.jpg 3.jpg 4.jpg 5.jpg

        图1                   图2                  图3                  图4                 图5

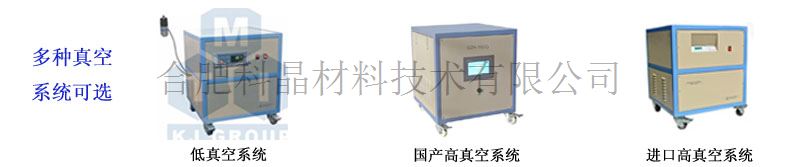

真空系统

·包括双旋片机械泵 (220V, 226 L/m) 油雾过滤器& KF-D25 不锈钢真空波纹管 和 KF25 卡箍





·真空度可达到 1E-2 Torr ( 50 m-torr)参考值,详情请点击





·分子泵:1E-5 Torr参考值,详情请点击




压力测量/检测

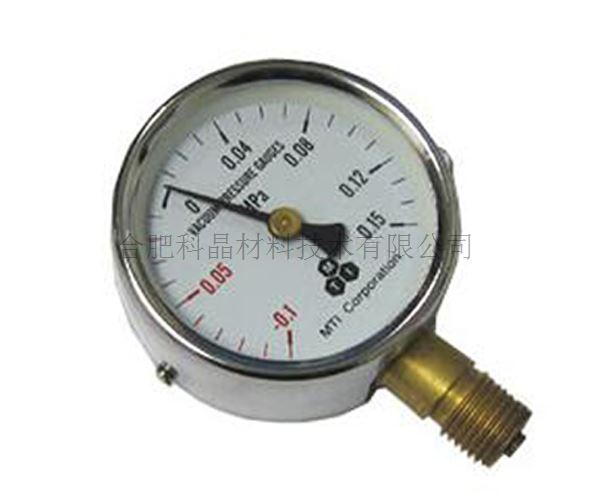

·机械式压力表,测量压力范围为-0.1至0.15Mpa。(图1)

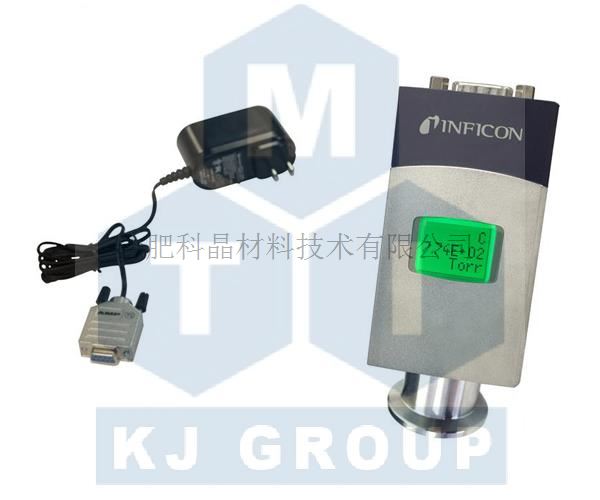

·本公司进口的防腐型数字式真空显示计(可选),其测量范围为3.8x10-5 至 1125 Torr. 不需因测量气体种类不同而需要系数转换(图2)

1.1.jpg 1.2.jpg



外形尺寸

260×380×400 mm (D x H x W)
